涡轮通风蝶阀的工作原理

2022-02-23 阅读次数:

通风蝶阀是一种非密闭型蝶阀,因其耐高温,操作方便、灵活、使用安全可靠等优点得到了广泛应用,今天来说说涡轮通风蝶阀的工作原理。

涡轮通风蝶阀是采用杠杆式开关方式,关闭蝶阀时,主轴和杠杆用锥销固定,并绕阀轴逆时针旋转。杠杆通过带孔的销钉驱动蝶板,蝶板由压缩弹簧推动以将其固定到杠杆上。在支点处,它随着主轴杆的旋转而旋转。当蝶板的上边缘与阀体的密封面完全接触时,便可以实现密封,开放过程恰恰相反。

涡轮通风蝶阀在打开和关闭过程中,密封副之间的相对滑动较小,并且相对磨损减小。在关闭状态下,它是一种轴向压力密封,改变了传统的外力挤压密封。在连杆助力器中,由于空气源的压力,活塞向右移动,带有动力臂的活塞杆在盒子中滑动,连杆使摇杆顺时针旋转以输出扭矩。

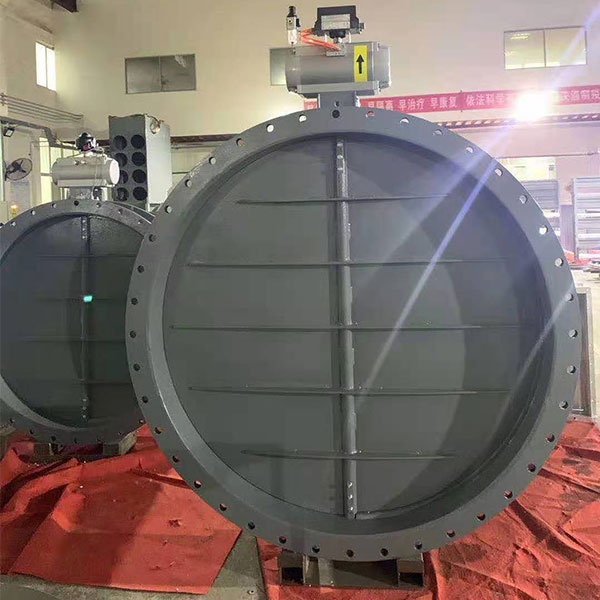

通风蝶阀

通风蝶阀适用温度取决于阀体的材料,公称压力小于0.6MPa。通风蝶阀通常适用于工业,冶金,环保以及其他用于通风和介质流量控制的管道。
